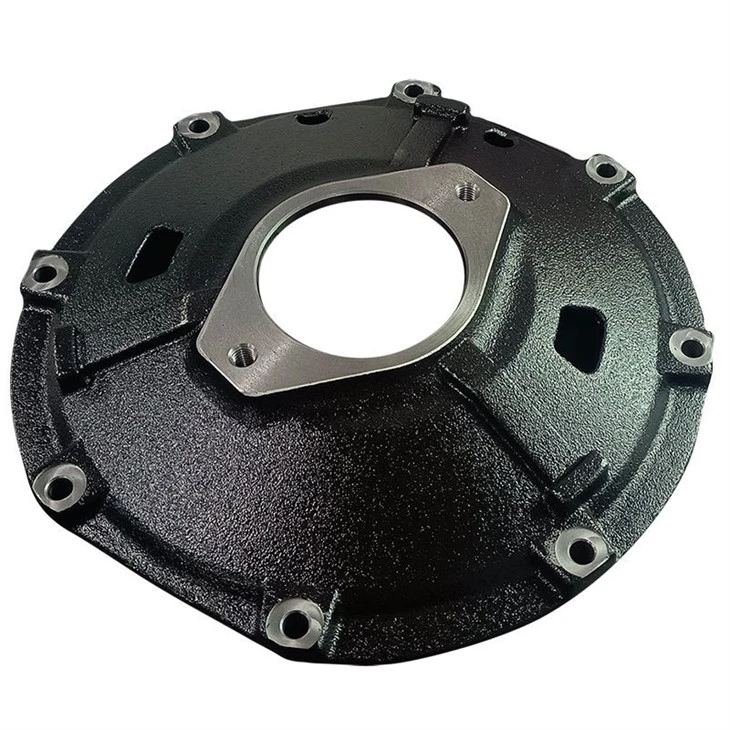

Täpne valatud ja töödeldud käigukasti korpus
Tehnilised andmed
|
Parameeter |
Spetsifikatsioon |
|
Valamise protsess |
Lost Wax Investment Casting (ränidioksiidsool protsess) |
|
Töötlemise täpsus |
Mõõtmete tolerants: ISO 2768-mk / ±0,05 mm kriitilised omadused |
|
Pinna karedus |
Ra 3,2–6,3 μm (nagu -valatud); Ra 1,6–3,2 μm (töödeldud tihenduspinnad) |
|
Kaaluvahemik |
5 kg – 150 kg tükk |
|
Kuumtöötlus |
Normaliseerimine, lõõmutamine või karastamine ja karastamine (vastavalt vajadusele) |
|
Pinnatöötlus |
haavelpuhastus SA 2.5; Roostevastane õlikate; Kruntvärvimine (valikuline) |
|
Kvaliteedistandardid |
ISO 9001; IATF16949 |
Iga täppisvalatud ja töödeldud käigukasti korpus läbib enne saatmist 100% mõõtmete kontrolli, kasutades CMM-i (Coordinate Measuring Machine), pinnadefekte tuvastatakse magnetosakeste kontrollimise (MPI) abil.
Põhifunktsioonid ja eelised
- Ultra-täpsed mõõtmed: CNC-töötlusega saavutatakse laagriavade ja tihenduspindade kitsad tolerantsid (±0,05 mm), tagades komponentide täiusliku sobivuse ja kõrvaldades montaažiprobleemid.
- Suurepärased mehaanilised omadused: legeerterasest konstruktsioon tagab suurepärase löögi neeldumise, väsimuskindluse ja deformatsioonivastase -võime suure tsüklilise koormuse korral.
- Lekkekindel-tihend: Täpselt{0}}töödeldud tasapinnalised pinnad 0,05 mm/100 mm või sellega võrdne tagab usaldusväärse tihendi kokkusurumise, vältides õli leket ja tolmu sissepääsu.
- Vastupidavus karmis keskkonnas: stabiilne jõudlus töötemperatuuridel vahemikus -40 kraadi kuni +150 kraadi; vastupidav vibratsioonile, korrosioonile ja termilisele tsüklile.
- Pikendatud seadmete eluiga: Tugev korpuse kaitse vähendab käigukasti sisemist kulumist, vähendab hooldussagedust kuni 30% ja maksimeerib masina tööaega.
Rakendused
See käigukasti korpus toimib mitme rasketööstuse käigukasti süsteemide aluskattena:
|
Tarbesõidukid: |
Raske{0}}veokite käigukastid, diferentsiaalide korpused |
|
Raudteesüsteemid: |
Vedurite käigukastid, veomootorite korpused |
|
Ehitusmasinad: |
Ekskavaatorite pöördeajamid, buldooserite käigukastid, kraanatõstukite käigukastid |
|
Tööstuslikud seadmed: |
Kaevanduskonveierid, tsemendivabriku ajamid, põllumajandusmasinate ülekanded |
|
Energiasektor: |
Tuuleturbiinide käigukastid, pumba ajamisüsteemid |
Kvaliteedi tagamine ja ülevaatus
Meie kvaliteedikontrolli protokoll sisaldab:
- Sissetuleva materjali sertifikaat: Spektromeetria analüüs keemilise koostise kontrollimiseks
- In-Protsessi ülevaatus: mõõtmete kontrollimine valamise, töötlemata töötluse ja viimistlustöötluse etappides
- Lõplik ülevaatus: CMM mõõtmete aruanne, pinna kareduse mõõtmine, MPI defektide tuvastamine
- Dokumentatsioon: iga saadetisega kaasas on täielik kontrolliaruanne ja materjali testimise sertifikaat (MTC).
Pakendamine ja kohaletoimetamine
Iga korpus on eraldi mähitud VCI roostevastase kilega-, polsterdatud PE-vahuga ning pakitud ekspordi-vineerikastidesse või tugevdatud lainepapikarpidesse, olenevalt kaalust ja sihtkohast. Pakend vastab rahvusvaheliste puitkastisaadetiste ISPM{5}}15 standarditele. Koordineerime DHL-i, FedExi, mereveo- ja raudteelogistikaga, pakkudes reaalajas jälgimist ja tollidokumentide tuge.
Kohandamine ja teenused
|
OEM/ODM tugi: |
Täielik kohandamine alates materjali valikust kuni lõpliku töötlemiseni vastavalt teie 2D/3D joonistele |
|
Tehniline konsultatsioon: |
Pühendunud insenerimeeskond disaini optimeerimiseks ja materjalide soovitamiseks |
|
Tootmise näidis: |
Prototüübi partii on saadaval valideerimiseks enne masstootmist |
KKK
|
Q1: |
Millised materjalid on täppisvalatud ja töödeldud käigukasti korpuse jaoks saadaval? |
|
A1: |
Pakume legeerteraseid 42CrMo ja 40Cr ning valuterast ZG270-500. Materjali valik sõltub teie töökoormusest, temperatuuritingimustest ja kulunõuetest. Meie insenerid võivad teie rakenduse põhjal soovitada optimaalset hinnet. |
|
Q2: |
Kas saate toota meie jooniste või näidiste järgi? |
|
A2: |
Jah, oleme spetsialiseerunud OEM- ja ODM-i tootmisele. Aktsepteerime 2D/3D jooniseid või füüsilisi näidiseid. Meie insenerimeeskond vaatab teie spetsifikatsioonid üle ja annab DFM-i (Design for Manufacturability) tagasisidet 48 tunni jooksul. |
